一、系統組成

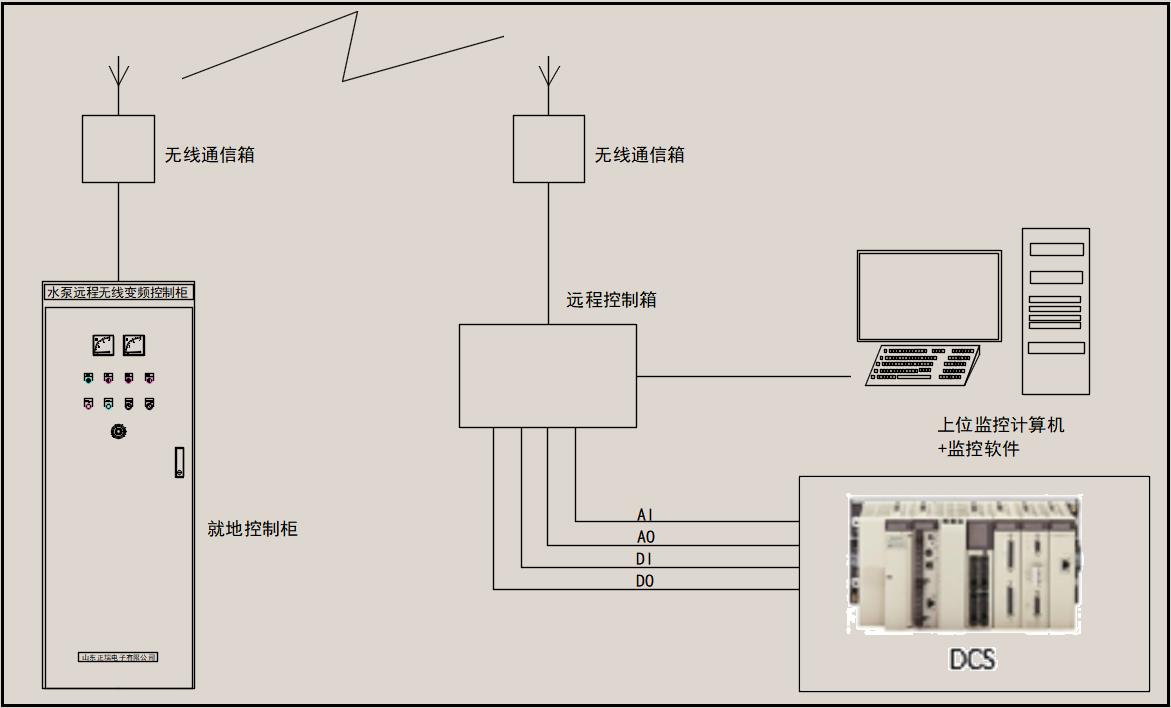

水泵無線變頻遠程控制系統由遠端監控上位計算機及監控軟件（或控制中心DCS系統接入端口）、遠端控制箱、遠端/近端無線通信箱、就地控制柜組成。

其中：

1、遠程監控上位計算機及監控軟件ZRMSCADA3.0可獨立實現對遠程泵房水泵機組的監控。也可以在控制中心以硬接線方式進入DCS系統，由DCS系統實現PID控制算法后實時控制遠程水泵。

2、遠端控制箱實現將無線鏈路數據和DCS控制系統之間的信號進行雙向轉化，以實現遠程傳輸?shù)哪康摹?/span>

3、遠端/近端無線通信箱用于搭建遠程控制端到就地控制柜的無線通信鏈路，保證了兩端通信的可靠性。無線通信采用基于LORA的無線通信技術，具有較強的抗多徑干擾能力，相同功率下，比較其他無線通信技術，能大大增加通信距離及通信數據的可靠性。

4、就地控制柜內含先進PLC及變頻驅動元件。可實現如下：

1)   遠方/就地的控制切換；

2)   遠方/就地的變頻/工頻無擾切換；

3)   互鎖及熱繼保護；

4)   遠方/就地啟停控制；

5)   遠方/就地調頻；

6)   就地參數整定；

7)   遠方PID/就地PID控制等控制功能；

8)   電壓/電流/壓力/故障狀態/開關狀態/熱繼狀態/切換狀態/運行方式等實現遠方監控；

9)   遠程故障復位

10) 遠程目標值下發

等全部遠程監控功能。

11) 同時還具備本柜自動風扇開啟散熱功能。初值定為高于42℃開啟風扇，低于38℃關閉散熱風扇。可根據用戶要求設定。

二、主要技術指標

1、設備運行環境條件：

環境溫度：-30 - 50℃

最大相對濕度：5%-90%不凝露

多年平均相對濕度：<=90%

平均風速：<=12級

海拔高度：<=4000m

地震烈度： <=8級

2、功能：

1)測控終端被安裝泵站現場，監測水泵狀態；監測出水流量；監測泵控制模式、電壓、電流、管道壓力、故障報警

2)支持水泵啟動設備手動控制、自動控制、遠程控制水泵的啟停，支持遠程切換控制模式。

3)支持遠程設置、修改終端的工作參數，實現遠程維護終端設備。

4)可實現恒壓或恒流自動控制，監控中心可以遠程啟動/停止水泵

5)監控中心遠程采集水源井的水泵狀態，監測水泵電壓、電流、啟停狀態、故障狀態、控制方式（工頻/變頻、就地/遠程）等設備參數。監測壓力、流量等工藝參數。

6)電流過大、缺相、水位過低、控制柜保護、井房停電等異常狀況發生時，立即報警；

三、安裝調試：

1) 遠程無線變頻控制柜就地安裝時，盡量靠近泵組安裝。安裝時必須充分做好安全措施，服從廠方的統一安排。專人進行配合工作，確保安全生產。

2)調試工作包括下面兩方面：

3)出廠調試：硬件調試正常工作，軟件模擬設備運行；

4)現場調試：主要是系統設備的功能恢復，以實現上述工程的全部功能。

5)工期應盡可能短，并要求不能對廠方的正常生產造成影響。

6)現場驗收：在整套系統達到設計的功能要求時，由雙方聯合派人參加驗收；整套設備正常投入運行并達到設計性能。
