電氣設備管理可視化——ZRDCT-30開關柜無源無線測溫系統

      ZRDCT-30型開關柜無源無線測溫系統是為滿足電力設備（如開關柜、電纜接頭等）的測溫需求而開發的。該無線溫度傳感器采用了CT取電，并通過無線傳輸方式將數據發送至無線溫度監測主機，溫度監測主機通過無線/有線通信方式發送到平臺，由平臺記錄設備實時運行溫度的數據。為設備的安全使用及維修提供歷史數據，并實現了設備熱故障預知維護。

    無線測溫傳感器還具有完全無源（不需電池）、可無線讀取的優點，有效解決了電力測溫要求絕緣等級高耐高溫、維護方便等問題。

研發背景：

（1）防止事故 減少損失

         電力設備作為工業生產中重要的設備，運行狀態的異常會帶來安全事故和損失。

（2）評估設備 運行狀態

          通過實時獲取電力設備運行狀態下是否出現局放現象和溫度的變化情況， 可評估設備運行狀態。

（3）保障設備 安全運行

         對電力設備開關柜等進行溫度監控，對設備安全運行具有重要意義。

開關柜無線測溫系統架構：

開關柜無線測溫系統主要由無線溫度傳感器、無線溫度監測器、系統軟件三部分組成。

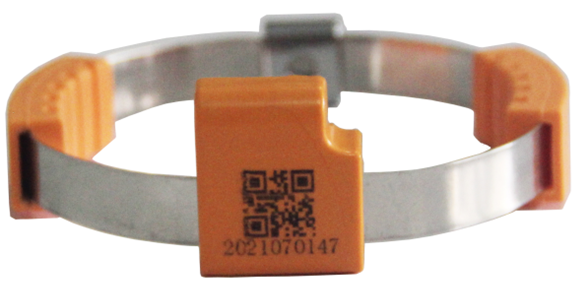

（1）無線溫度傳感器

無線溫度傳感器具有小巧的體積，與被測物體表面直接接觸時，能保證快速測量溫度的變化，并將溫度變化的信號傳到信號處理及無線發射器，進行信號處理并將處理后的信號通過無線傳輸到溫度監測器。感應電源采用小CT磁飽和技術由一次電流感應出電源，將其安裝在開關柜觸頭或電纜接頭上，當通過電流保持在5A以上，感應電源即可不間斷提供給傳感器穩定的工作電壓，消除了電池供電需要停電更換的弊端，大大減少了維護工作量。

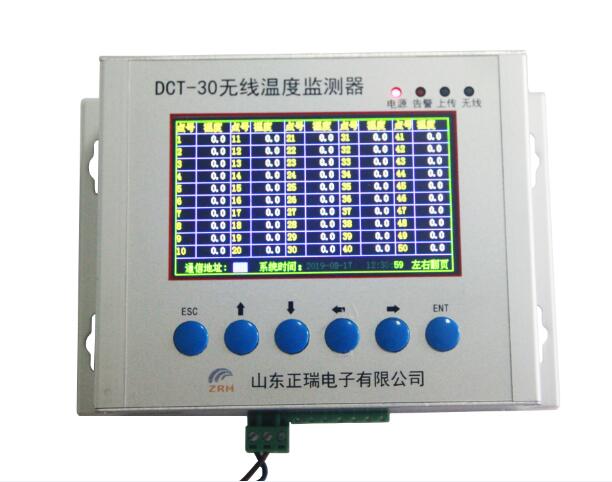

（2）無線溫度監測器

無線測溫監測器用于接收無線溫度傳感器發射的無線數字信號, 并將信號轉換成電信號,經內部電路處理，通過彩色液晶顯示屏顯示當前所測溫度。同時上傳到監控主機，使運行人員能夠對溫度進行實時在線準確地巡檢，對高壓電氣設備接點溫度狀態能夠及時地掌握。

（3）系統軟件

山東正瑞ZRMSCADA無線測溫監控軟件界面可根據用戶要求組態各種畫面。可以采集無線溫度監測器數據，通過組態畫面實時顯示溫度，超限報警，能夠查詢溫度歷史數和曲線進行分析，可通過手機APP查看數據和接收報警通知。同時能夠將數據上傳阿里云服務器，通過手機APP查看和報警。

具有ModbusRTU，ModbusTCP，CDT等多種標準協議，可以增加其他非標準協議通信模塊。



開關柜無線測溫的優點：

（1）實時性：溫度采集時間間隔可以按秒級設定，保證數據的記錄、分析及時準確，為設備檢修、生產調度等提供可靠依據。

（2）安全性：獨立式等電位絕緣安裝，有效避免爬電影響，

（3）準確性：進口高精度數字式溫度傳感器，采用接觸式測溫，測量精準度可達±1℃。

（4）易用性：基于優良的操作平臺，采用模塊化設計，操作簡便。

（5）低成本高效益：可以節省人員，提高工作效率；



     開關柜無源無線測溫系統與現有的測溫技術相比具有無源、無線、高可靠性、免維護等獨特優勢，為用戶設備的安全運行提供了可靠保障。

開關柜無源無線測溫系統應用在電氣設備的各種觸點、連接點，如：母線接頭、電纜接頭、室外刀閘開關觸點、變壓器及電動機引線接頭等測點。系統可以顯示整個溫度場的分布，可清晰發現溫度異常點，判定故障隱患。提前采取措施，避免事故的發生。
