1 系統概述

高壓電纜的金屬護層是電纜的重要組成部分，當纜芯通過電流時，會在金屬護層上產生環流，外護套的絕緣狀態差、接地不良、金屬護層接地方式不正確等等都會引起護套環流異?，F(xiàn)象，嚴重威脅電纜運行安全。

當電纜金屬護層環流出現異常時會產生多方面的危害，如造成電纜絕緣局部高溫?fù)p耗發熱，加速絕緣老化，降低電纜使用壽命，嚴重時導致電纜發生直接擊穿接地故障;使電纜外護套破損，出現多點接地現象;直接影響載流量，產生較大的電能損耗，浪費資源等。

通過在在電纜護層接地線上安裝一套高壓電纜接地環流及溫度在線監測預警系統，連續監測電纜金屬護層金屬接地電流，來分析比較電纜護層是否存在多點接地情況，可有效監測接地電流泄漏狀況，同時監測電纜接頭溫度變化，通過安裝于監控中心的接地電流采集主站，做到對電纜接地電流和溫度的實時監控，當溫度或接地電流任 一項指標超過設定范圍時發出報警，并指示位置，將數據與電纜負荷、環境溫度進行對比和綜合分析，可實時掌握電纜絕緣情況。

2 系統結構

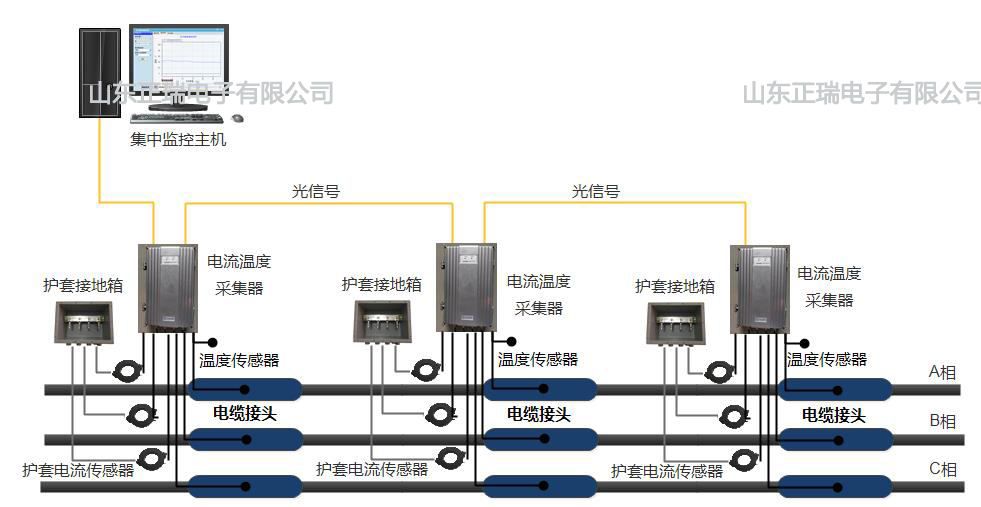

（系統結構圖）

高壓電纜接地環流及溫度在線監測系統通過連續監測電纜金屬護層金屬接地電流和溫度，來分析比較電纜護層是否存在多點接地情況。并以RS485通訊電纜、光纜等方式將測量數據發送到監控中心接地電流采集主站，主站顯示實時數據，分析判斷電纜護層接地情況，接地異常時發出報警。從根本上避免了電纜事故的發生，保證電纜安全、可靠的運行。

3 功能特點

護層電流監測功能:對電力電纜的接地電流進行實時監測，可及早發現電纜接地電流異常，對電纜故障做出處理措施.

溫度在線監測功能：實時監測電纜接頭溫度及環境溫度，可及早發現電纜過熱情況，對比環境溫度和電纜負荷，相應做出處理措施。

前端設備除電流互感器外，整體安裝在管廊內部的采集裝置內，具備較高的防護等級，適應管廊內潮濕的環境:

供電方式：可采用CT供電和AC220V供電

通訊方式：無線通信，光纜、RS485等，根據現場情況合理配置。

開放性：可向第三方集中監控平臺提供護層電流數據，提供軟件或硬件底層接口，與綜合管理平臺無縫融合。

4 技術指標

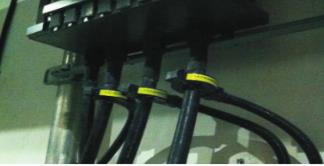

5 現場安裝
